双层振动筛

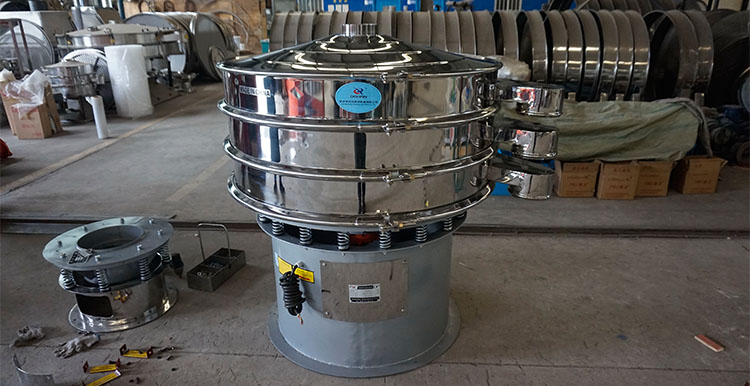

双层振动筛介绍

双层振动筛是指两层三个出料口的振动筛，可同时将一种物料分选出3种不同的粒度规格。

双层振动筛包含：双层直线振动筛、双层旋振筛、双层超声波振动筛、双层摇摆筛、双层矿用振动筛、双层圆振动筛等。

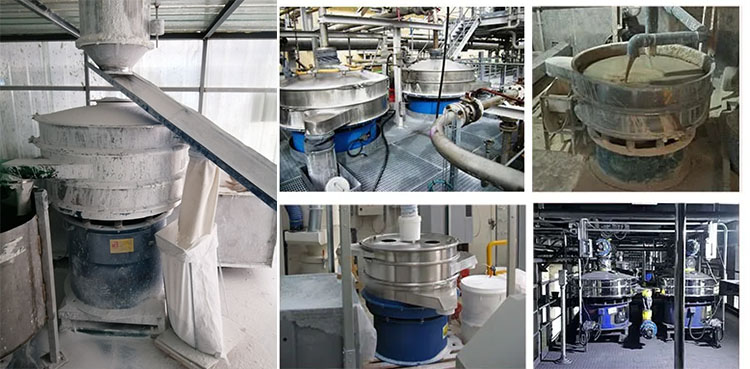

双层振动筛应用行业

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石 英砂等。

其它行业：废油、废水、染整废水、造纸、助剂、活性炭等。

双层振动筛特点

1、2层筛网，可筛选3种不同规格的物料。

2、无论物料是干是湿，是精细是粗糙，是比重大是比重轻，0-400目都可以筛选，不管是液态的,还是浆状的0-600目都可以过滤。

3、可以通过加装特殊清网装置达到清网的目的，提高筛分精度和产量。

4、全密封结构，粉尘不飞扬，液体不泄露。

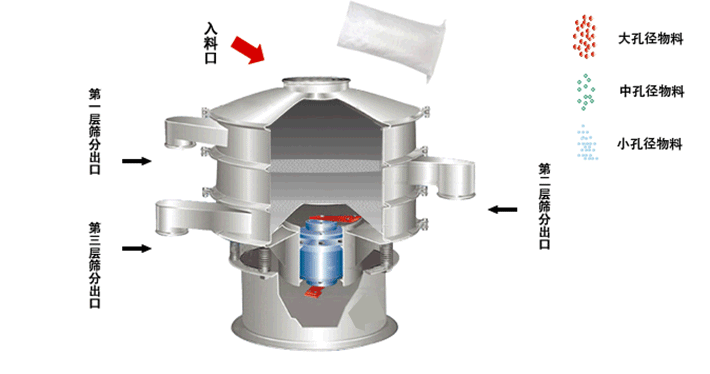

双层振动筛物料是怎么分选的？

双层振动筛是由直立式振动电机为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

双层振动筛规格与型号

双层直线振动筛参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

双层旋振筛参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
