多层振动筛

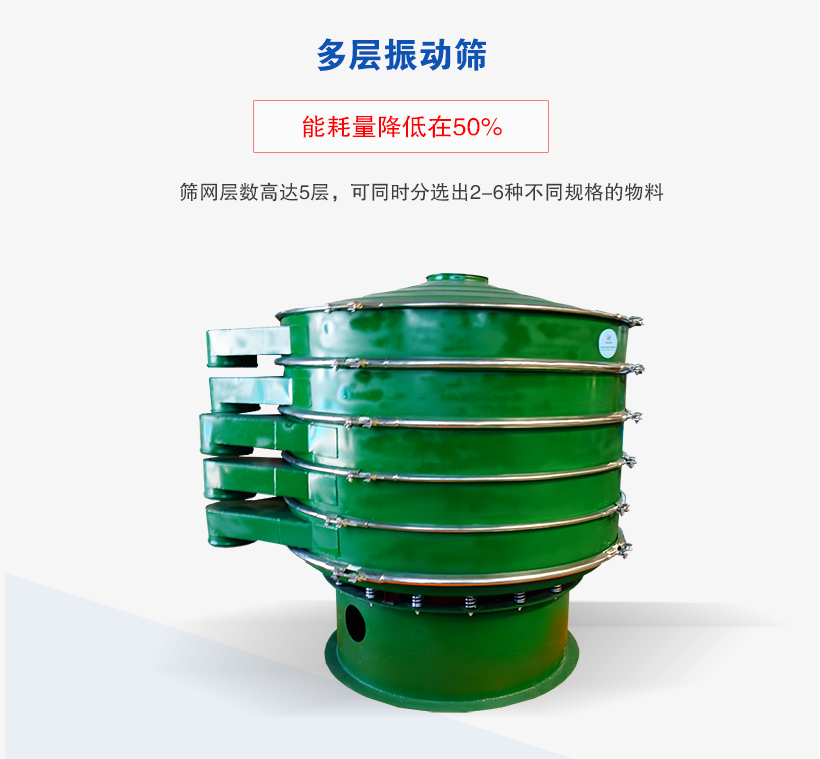

多层振动筛介绍

多层振动筛一般有2层、3层、4层、5层，其与单层振动筛略有区别，多层振动筛装有多层筛网，有多个出料口，可以把所要筛分的物料按照大小粒度分成多个粒度等级。

多层振动筛包含多层直线振动筛（高可达6层）、多层旋振筛、多层超声波振动筛、多层矿用振动筛、多层圆振动筛等等。

多层振动筛应用行业

化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

制药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

环境保护：垃圾、人畜粪便、废油、食品废水、废水加工等。

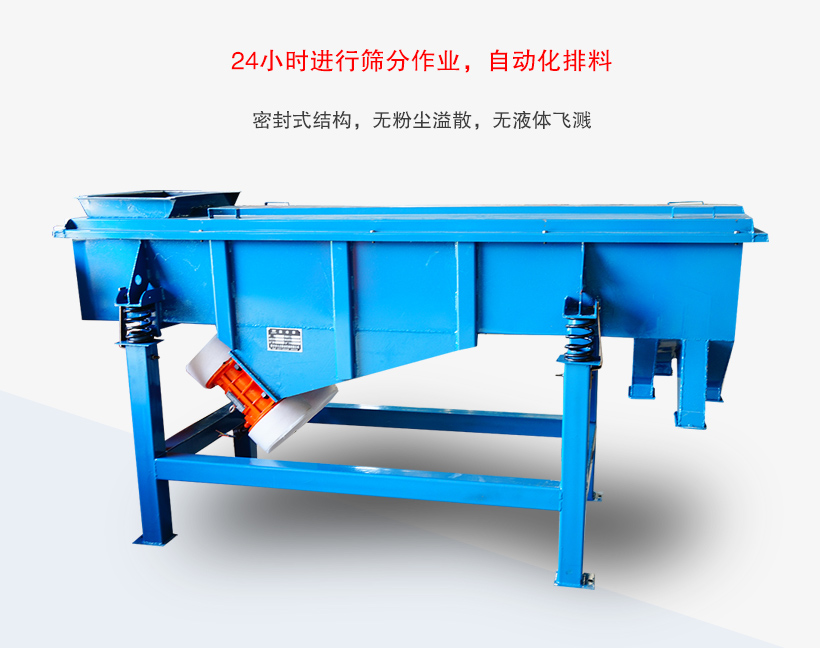

多层振动筛特点

1、筛网层数高达5层，可同时分选出2-6种不同规格的物料。

2、有弹跳球清网装置，物料在筛分过程中可以实时进行清洁，筛分精度大大提高。

3、24小时进行筛分作业，自动化排料。

4、能耗量降低在50%以上，密封式结构，无粉尘溢散，无液体飞溅。

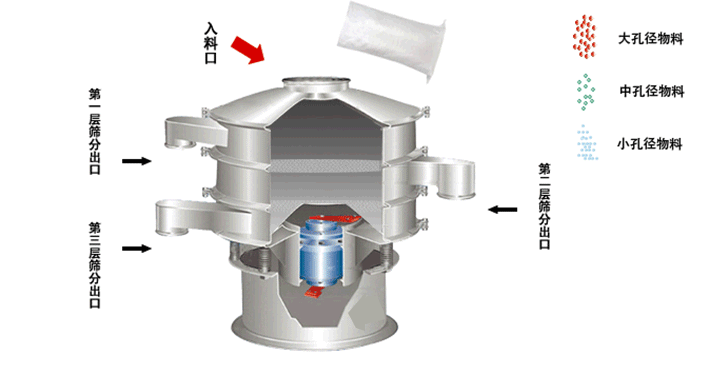

多层振动筛工作原理

多层振动筛采用振动电机驱动，在激振力的作用下，筛面上物料被抛起或做外扩渐开线运动，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出料口排出，完成对物料的分级筛选。

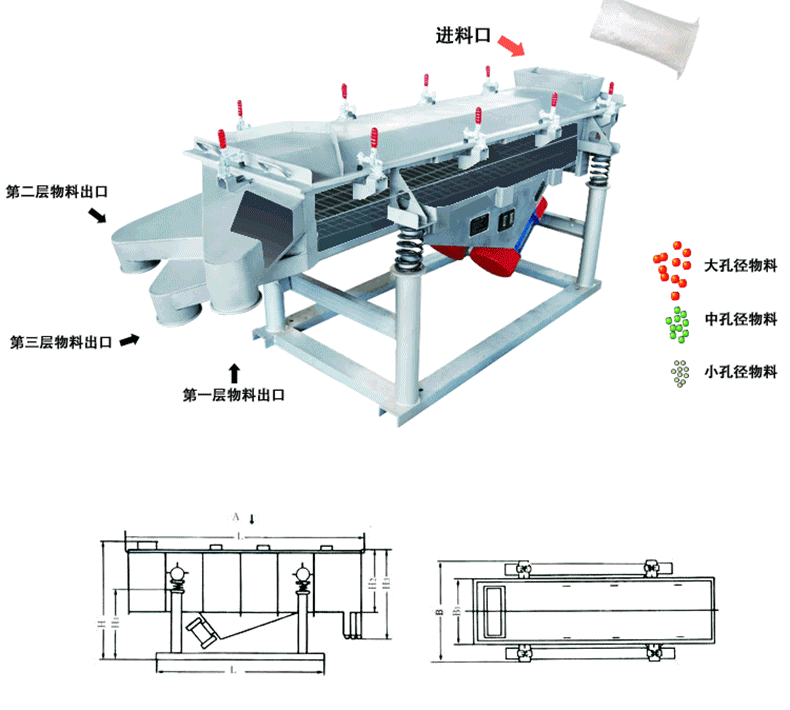

多层直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

多层旋振筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
