摇摆筛

摇摆筛产品简介

摇摆筛是一种一种多用途新型筛分设备，是为了满足大产量，高密度筛分的厂家而特殊设计的一种筛分机，YBS摇摆筛是目前有效的模拟人工筛分作业的矿用筛分设备，其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍，特别适合难以处理的物料，广泛应用于化工、冶金、有色金属、食品、磨料等行业。另外新乡大汉系列摇摆筛有圆形摇摆筛与方形摇摆筛两种类型供用户选择。

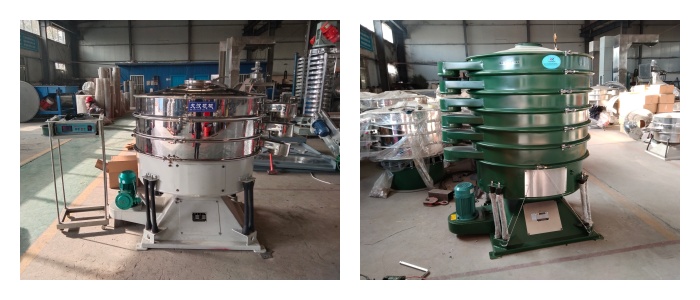

摇摆筛图片实拍





摇摆筛工作原理

YBS摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

YBS摇摆筛基本的回转运动与人工筛分相类似，摇摆筛接通电源后筛体启动，筛箱在振动装置的驱动下作近似圆周运动，此时筛箱带动整个筛面做周期性运动，筛面上的物料随着筛箱在筛网上做定向跳跃式运动，在此过程中，小于筛网孔径的物料落到筛网下层，从下出料口排出，大于筛网孔径的物料从上出料口排出，中间层则从中出料口排出。

摇摆筛性能特点

1、有效模仿人工筛分动作和过程，筛分精度高达90-95%；



2、低频率小负荷工作，筛网使用寿命长久，降低运行及维修成本；

3、可增设多种清网装置（如：弹跳球清洁网面，超声波技术清洁网面等。），可有效解决筛面堵塞问题，确保筛分的连续性，全封闭结构，减少对环境的污染；

4、出料口可随意360度旋转，且拆装方便；

5、噪音低，噪音可低至75dBa；

6、与旋振筛、直线筛等传统筛分设备星币，单位面积处理量可达到高达5倍，特别适合难处理的物料。

摇摆筛技术参数

型号	有效筛分直径（mm）	有效筛分面积（㎡）	筛面斜角（°）	层 数（s）	功 率（kw）
GFBD-600	Φ600	0.21	0-10	1-5	0.75
GFBD-1000	Φ1000	0.66	0-10	1-5	1.1
GFBD-1200	Φ1200	0.98	0-10	1-5	2.2
GFBD-1600	Φ1600	1.81	0-10	1-5	4
GFBD-2000	Φ2000	2.80	0-10	1-5	5.5
GFBD-2400	Φ2400	4.15	0-10	1-4	5.5
GFBD-2600	Φ2600	5.31	0-10	1-4	5.5
GFBD-3200	Φ3200	7.50	0-10	1-4	11

新乡市大汉振动机械有限公司位于振动筛之乡-河南省新乡市，是一家专业的振动筛生产厂家，生产的振动筛设备型号全、性能佳、价格低、质量优，关键是价格设定非常合理，欢迎新老客户来厂进行参观选购。
