侧振式直线振动筛

侧振式直线振动筛介绍

侧振式直线振动筛振动电机安装在箱体两侧,可有效降低直线振动筛的高度,方便投料，一般用于客户对设备的整体高度有限制，但又对设备的宽度没有限制的情况下使用。主要用于400目内无粘性干式粉末、颗粒的除杂和分级。

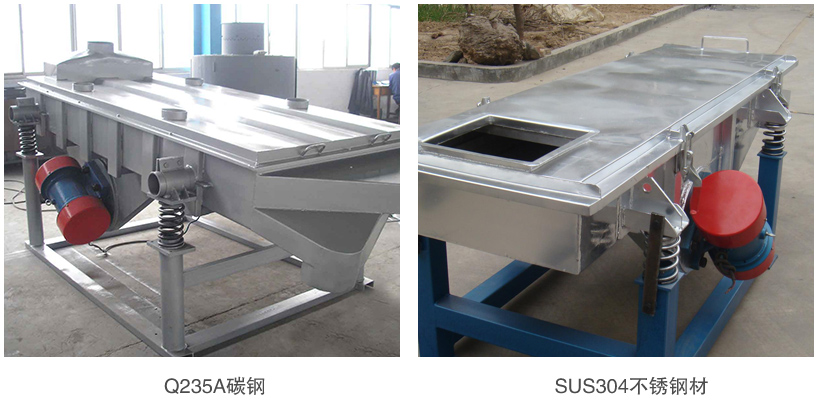

侧振式直线振动筛主要包括采用SUS304不锈钢材质或Q235A碳钢材质，筛面尺寸从500×2000mm到1200×2400mm的1-6层不同型号。客户可根据所要筛分物料的不同特性，筛分目标，处理量要求，场地限制，生产线配置等要求针对选型。

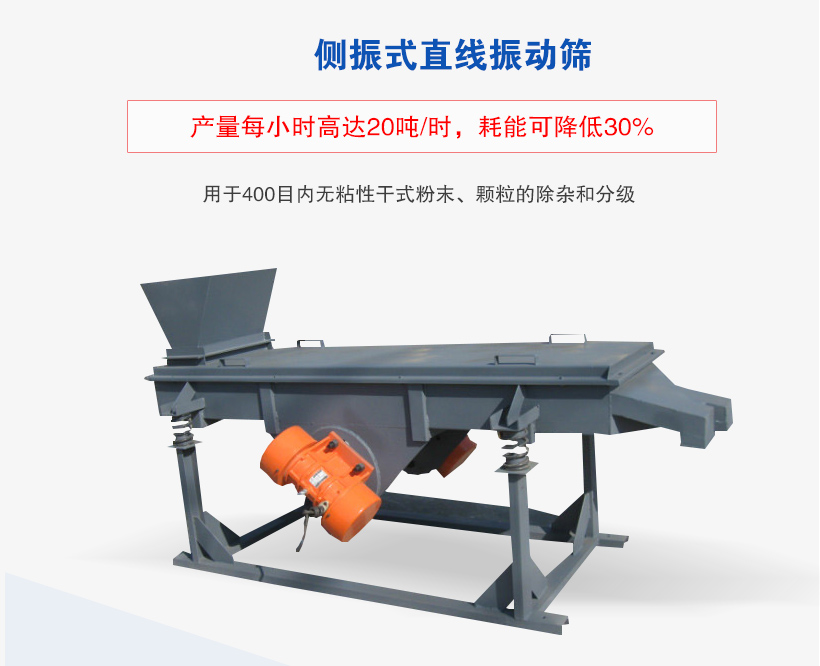

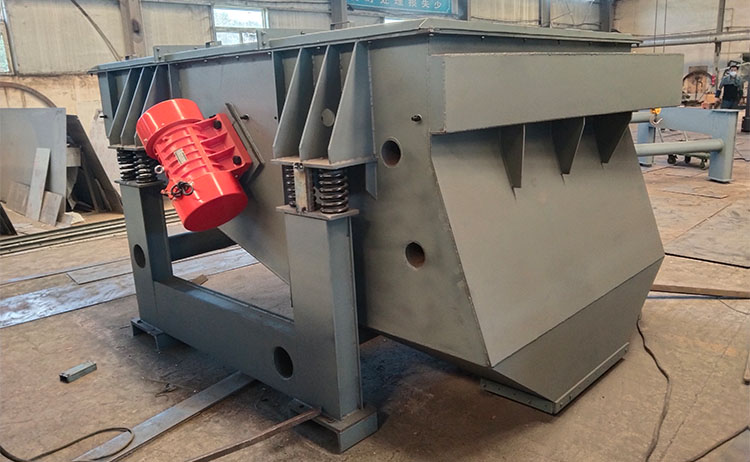

侧振式直线振动筛图片

侧振式直线振动筛结构及工作原理

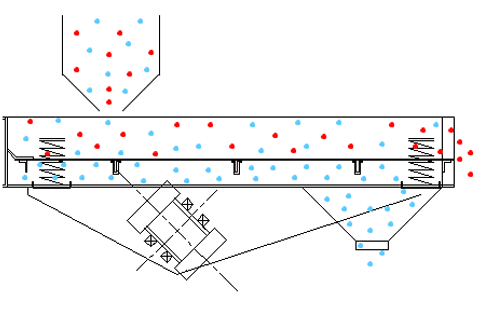

侧振式直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成；侧振式直线振动筛工作时，采用双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。



侧振式直线振动筛特点

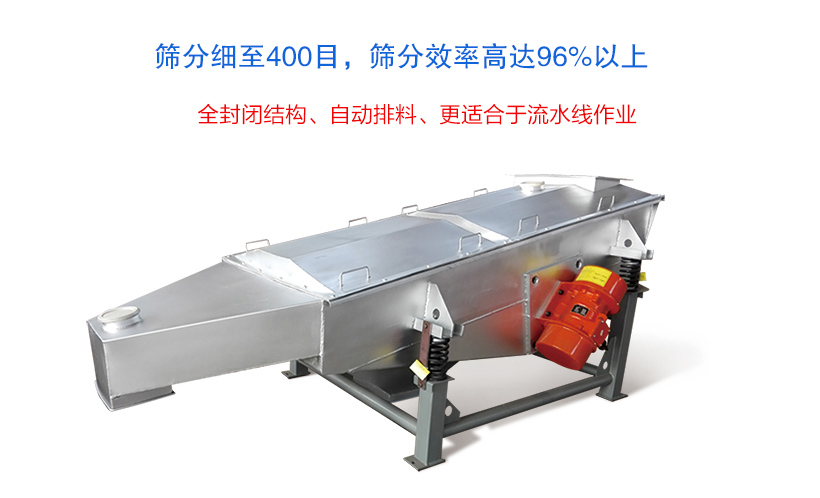

侧振式直线振动筛采用振动电机安装在两侧，常用于场地高度有限制的场合，利用双台电机驱动，产量每小时高达20吨/时，耗能可降低30%；可筛分细至400目的粉末，颗粒类物料，筛分效率高达96%以上；配1-6层筛网，可同时完成2-7种不同粒度规格的筛选作业，全封闭结构、自动排料、更适合于流水线作业；根据筛选的物料不同，可定制进料方式，筛网规格以及加装除尘装置，移动轮等。

侧振式直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

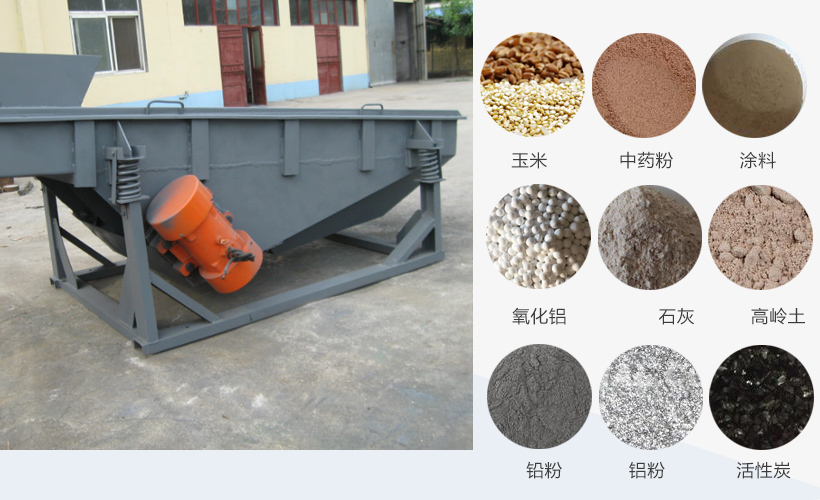

侧振式直线振动筛应用

食品行业：花生、大豆、芝麻、玉米、香料、食盐、淀粉等。

医药行业：中药粉、颗粒药丸、微丸等

化工行业：尿素、化肥、焦炭、树脂、涂料等。

冶金行业：二氧化锰、电解铜粉、耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业：塑料、磨料、助剂、活性炭等。

侧振式直线振动筛价格

我厂生产的侧振式直线振动筛价格3500元起，具体报价与机器的型号，材质，定制以及驱动电机等有关，通常碳钢材质系列的机器价格最便宜，耐用性好，但是只能筛选没有腐蚀性的干燥物料，不锈钢材质的机器价格是碳钢的1.5-3倍，不锈钢耐腐蚀耐高温，洁净度高，常用于有卫生要求的行业使用；此外，电机选择方面，防爆电机价格是普通电机的2倍；还有加万向轮，支腿升高，加进料斗等这些都会额外增加机器成本。

侧振式直线振动筛厂家

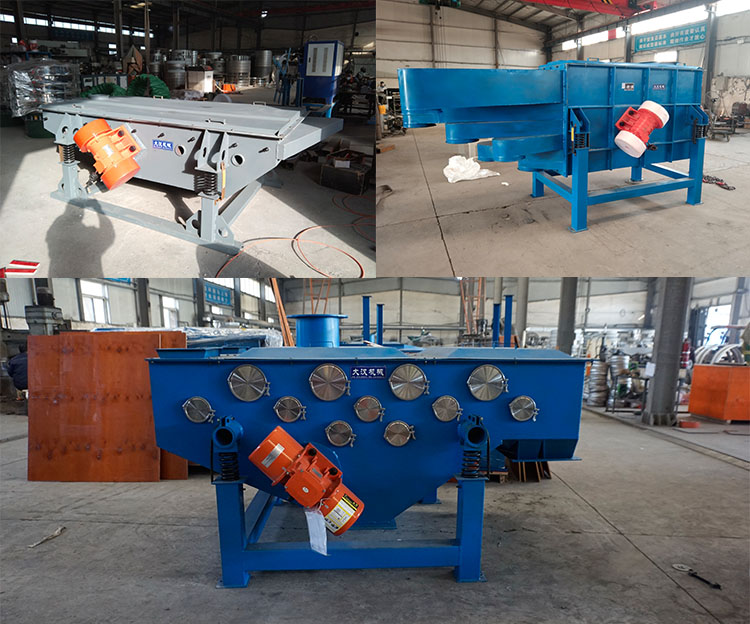

大汉侧振式直线振动筛厂家除了生产电机安装的侧边的直线振动筛，还提供上振式，下振式；它们分别用于不同的应用场景，材质有碳钢，不锈钢以及塑料材质等，型号有515型，520型、525型、1020型、1025型、1030型等多种型号，每小时处理量在1-20吨，满足从家庭小产量到大型生产线的使用，还可以根据物料的流动性，含水量等特性进行非标定制，如进料口尺寸，加装料斗，配除尘装置，配风冷式等，一对一在线服务，免费提供图纸，支持带料试机。
