上振式直线振动筛

上振式直线振动筛介绍

上振式直线振动筛 是将振动电机安装在箱体顶部中间位置,主要针对出料口高度、宽度都有限制的场地，可以既不增加设备的宽度，又不影响降低设备出料口的高度，通过双电机反向同步运转产生定向直线激振力，驱动筛体做平稳的直线往复振动。物料经进料口进入筛面后，随筛体振动均匀散开，透过不同孔径筛网完成分级、除杂作业，能处理颗粒、粉体、潮湿粘性物料，也可做物料清洗筛分。

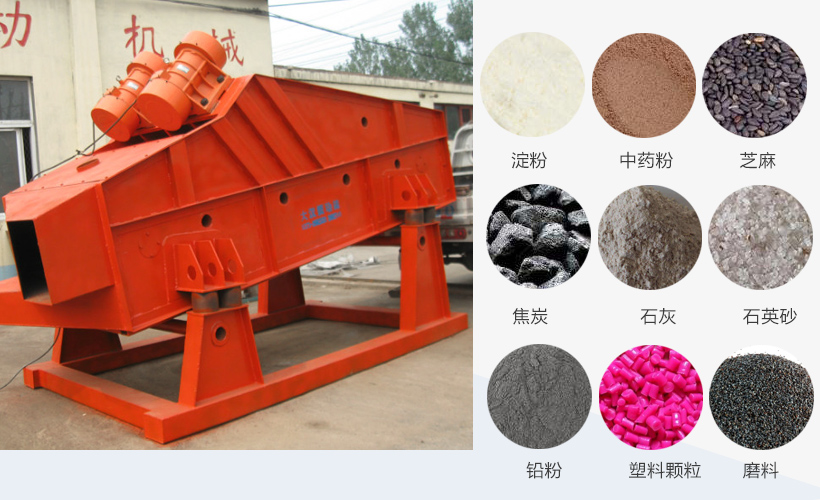

上振式直线振动筛应用行业

上振式直线振动筛应用场景广泛，可满足多行业物料的筛分、除杂、分级需求，能处理颗粒、粉体、潮湿粘性物料，也可做物料清洗筛分，工况适配性强，是各行业筛分的优选设备。

食品行业：芝麻、花生、大豆、麦糠、玉米、香料、食盐、淀粉等。

医药行业：中药粉、颗粒药丸、微丸等

化工行业：尿素、化肥、焦炭、活性炭等。

冶金行业：耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业：塑料颗粒、磨料、助剂、活性炭等。

上振式直线振动筛特点

上振式直线振动筛核心优势突出，采用电机上置式设计，检修维护便捷，散热性好故障率低。运行平稳震感小、噪音低，筛面受力均匀，适配多层分级、多材质定制，可按需加装各类辅助装置，适用多行业物料筛分需求。

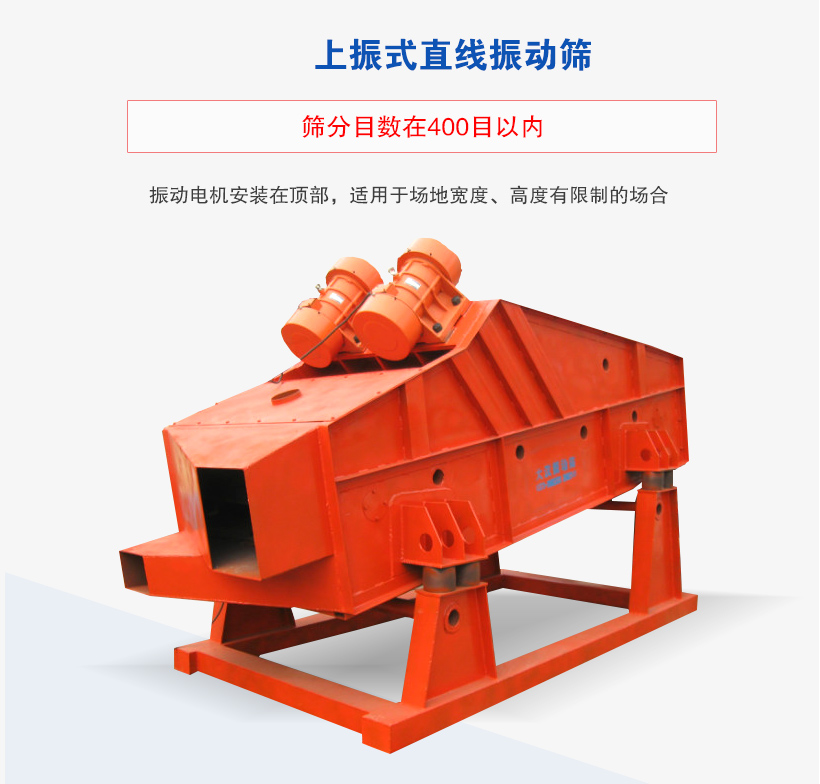

1、振动电机安装在顶部，适用于场地宽度、高度有限制的场合。

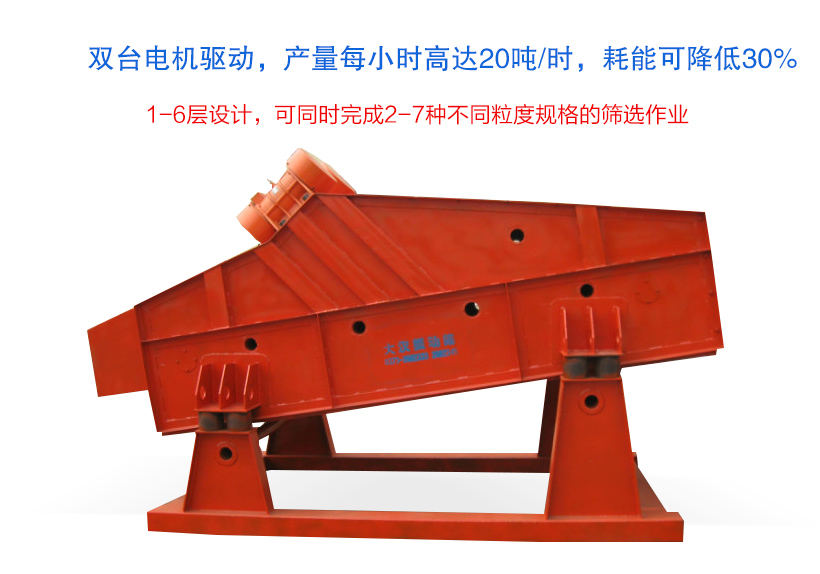

2、双台电机驱动，产量每小时高达20吨/时，耗能可降低30%。

3、筛分目数在400目以内，可用于干式粉末、颗粒的分级筛选。

4、1-6层设计，可同时完成2-7种不同粒度规格的筛选作业。

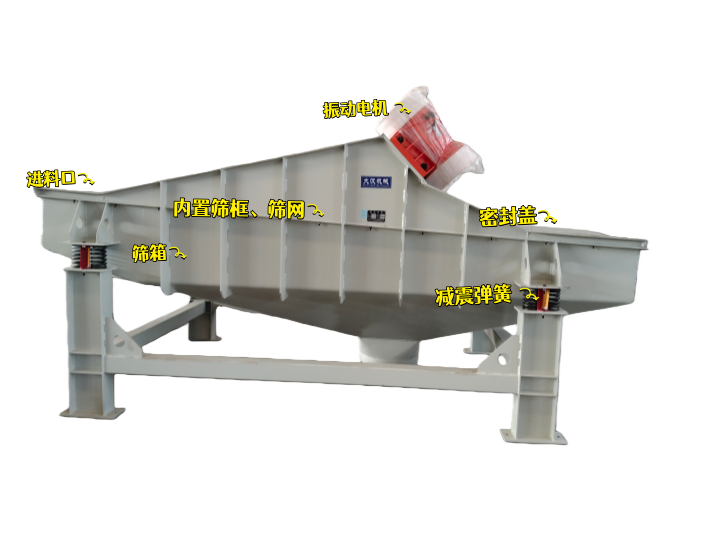

上振式直线振动筛组成结构

上振式直线振动筛是一种常见的工业筛分设备，其核心特征是振动电机安装在筛箱上方的横梁或侧板上，通过向下的激振力驱动筛箱运动。

上置式振动电机：作为设备核心动力源，对称装配于筛箱上方的承重横梁或专用侧板支架上。常规配置两台同型号振动电机，以反向同步的特定角度安装，协同产生定向直线激振力，驱动筛体做平稳直线振动。

减震弹簧：安装在筛箱与底座的连接部位。主要承担两大核心功能：一是支撑承托，二是减震隔振，吸收筛箱振动能量，阻断振动向底座及厂房基础结构的传递。

筛箱：采用侧板、后挡板与横梁一体化焊接工艺制成，形成高强度刚性箱体结构，是承载物料与筛网的核心载体。

筛网：作为关键筛分部件，可根据分级精度需求，单层或多层安装于筛箱内。材质选择多元化，包括适配精细筛分的不锈钢编织网、耐磨耐用的聚氨酯筛板、适配粗颗粒筛分的锰钢冲孔板等。

张紧装置：固定于筛箱两侧，采用便捷式调节结构设计。核心作用是快速拉紧并牢牢固定筛网，确保筛面始终保持平整紧绷状态，避免因筛网松动导致物料跑偏、筛分精度下降。

进料箱：衔接于筛箱进料端，内部设有导流结构。主要功能是引导待筛分物料均匀、平稳地铺展至整个筛面宽度，避免物料集中冲击筛面局部造成负荷过重。

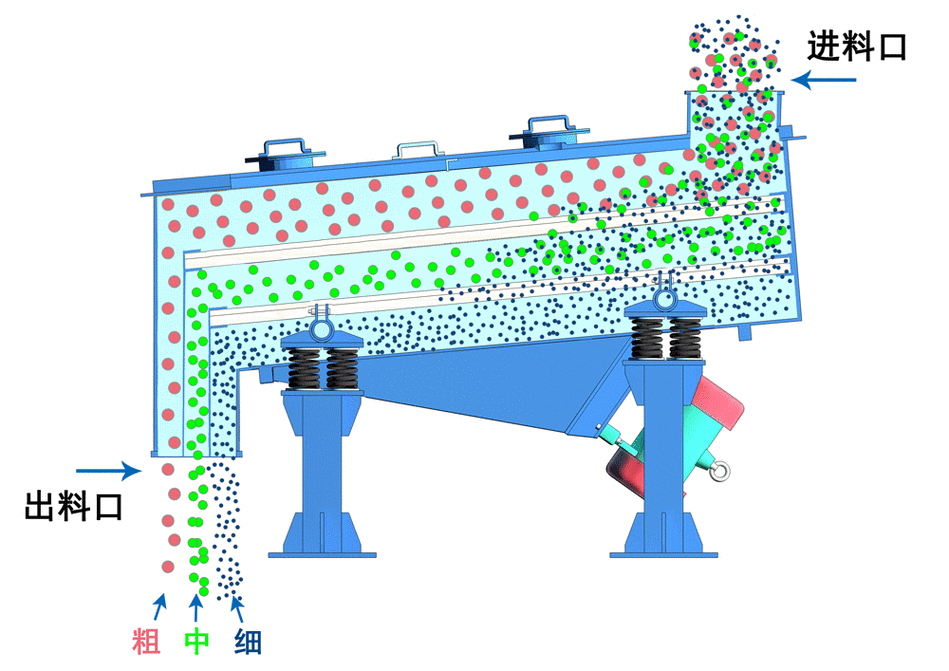

上振式直线振动筛工作原理

上振式直线振动筛采用双台振动电机驱动，当筛机工作时，由电机产生的激振力通过筛箱传递给筛箱内的筛面上，因电机产生的激振力为纵向力，迫使筛箱带动筛面做纵向完前后位移，在一定条件下，筛面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料透过筛孔落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

上振式直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

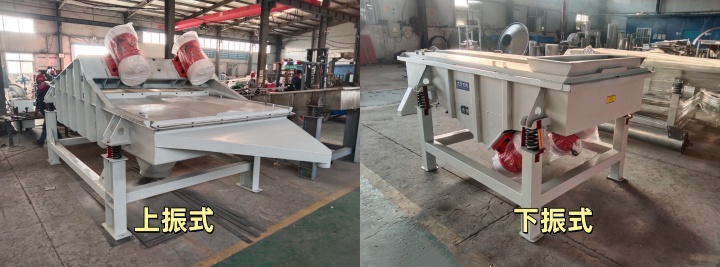

上振式直线振动筛与下振式直线振动相比有哪些优势？

上振式直线振动筛的核心优势源于上置式激振电机的科学设计，对比下振式机型，在设备运维、运行稳定性、使用寿命及筛分效果上，均展现出显著的使用优势。

检修维护便捷：上振式的振动电机安装在筛箱上方的横梁支架处，位置显眼且无遮挡，日常的巡检、清洁、零部件更换都能轻松操作，无需弯腰或挪动设备；同时电机远离地面，能有效避开底部物料堆积、粉尘潮气、物料腐蚀的影响，散热性更佳，使用寿命远长于下振式。

筛网使用寿命长：上振式的激振力从筛箱顶部均匀传递至整个筛面，物料在筛面上的振动轨迹平稳且舒展，能均匀铺满整个筛面，充分利用筛分面积，筛分精度更稳定、效率更高；筛面受力均匀无局部强震区，筛网不易出现局部破损、堵塞的情况。

筛下空间完全释放：由于所有驱动部件均位于筛面之上，筛箱下方无任何机械障碍。这为布置大型出料漏斗、输送带或连接下一级设备提供了最大限度的净空高度和灵活性。

擅长处理湿粘物料：对于含水量高、易粘附的物料，下振式电机的表面极易被物料包裹，导致散热不良、重量失衡而烧毁。上振式电机完全避开此区域，从根本上解决了这一问题。

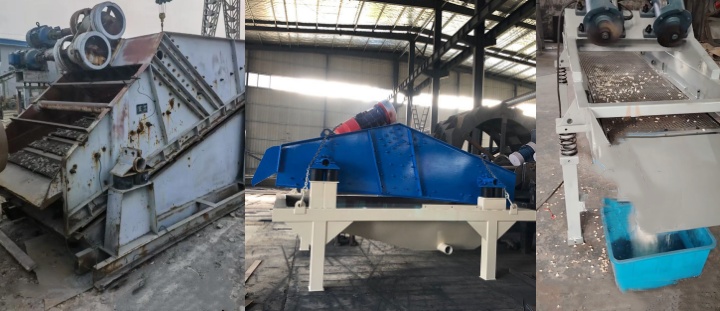

上振式直线振动筛客户案例

我们针对不同客户的物料筛分、除杂、分级需求定制适配的上振式直线振动筛，解决传统设备堵网、效率低、维护繁琐等问题，以稳定运行、便捷维保、高筛分效率的优势，获得各行业客户的一致认可。

食品厂小麦粉筛分：因物料含 15% 湿度易堵网，传统下振式筛机堵网率达 30%，产能仅 30t/h。引入定制款上振式直线振动筛，采用高频小振幅设计搭配弹跳球清网系统，有效解决堵网问题；改造后筛分效率提升至 98%，产能突破 5t/h，且设备接触物料部位为不锈钢，符合食品卫生标准。

涂料厂粉体分级：需对20 目涂料粉体进行分级，原设备筛分精度不足且粉尘外泄严重。选用上振式直线振动筛，配备全密封结构与食品级硅胶密封条，减少粉尘排放；电机上置散热优良，设备可直接对接现有生产线，处理量达 8吨 / 小时。

砂石厂粗料筛分：原用下振式筛机处理矿石粗料，存在筛网磨损快、产能不足的问题。更换上振式直线振动筛，采用加强型筛框与聚氨酯耐磨筛网，电机上置使筛面受力均匀，筛网寿命延长；优化振动参数后，处理量从 2t/h 提升至 5t/h，且运行震动小、噪音低，对厂房基础影响极小。

上振式直线振动筛价格是多少？

我厂生产的上振式直线振动筛价格在 3500 元起，定价透明且性价比突出，价格多少波动完全取决于配置差异。材质选择直接影响成本，碳钢材质经济实用，适配普通工况；304/316L 不锈钢耐腐易清洁，满足食品、化工等特殊行业需求，价格相应更高。筛面层数按实际需求定制，层数越多，耗材与加工成本增加，价格逐步上调。此外，如需定制功能，比如喷淋装置用于物料清洗或降温，会根据装置规格与功能复杂度额外核算费用。我们支持按需定制，提供透明报价明细，无隐形收费，让客户按需选择更划算。

上振式直线振动筛生产厂家

大汉振动机械作为筛分设备的源头厂家，我们的筛机采用上置式双振动电机设计，搭配减震弹簧系统，运行平稳、噪音低，检修维护便捷，适配多行业需求。机身材质可选不锈钢或碳钢，支持多层筛网与孔径定制，筛分效率高达 99% 以上。我们提供免费试筛、现场勘察与定制化方案，能够结合您现场的情况给您定制推荐合适的筛分设备。
