振动筛的原理及结构

振动筛是一种常用的固体物料筛分设备，通过振动力使物料在筛面上产生相对运动，实现物料的分级分离。下面将详细介绍振动筛的原理及其结构。

原理：

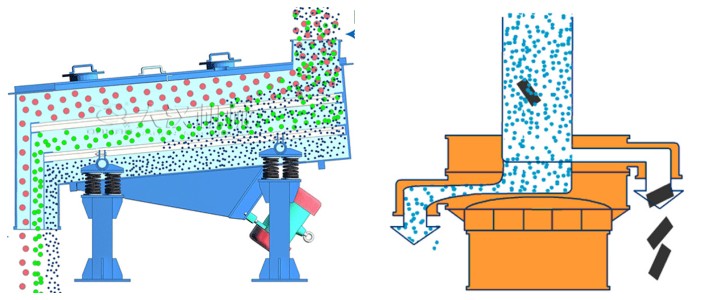

振动筛的工作原理基于振动力的作用。振动电机通过转子的旋转产生离心力，将其转化为振动力传递给振动筛筛面。物料在振动力的作用下，通过筛面上的孔径进行筛分，较大颗粒的物料被阻挡在筛面上方，较小颗粒的物料通过筛孔落入下方的出料口，从而实现物料的分级分离。

结构：

振动筛的结构主要包括以下几个部分：

振动电机：振动电机是振动筛的动力源，通过产生振动力驱动振动筛进行工作。振动电机通常安装在振动筛的一侧或两侧，根据工作需求选择合适的振动电机型号和参数。

筛箱：筛箱是振动筛的主体部分，通常由钢板焊接而成。筛箱内部设置有筛面，用于物料的筛分。筛面可以采用金属网、橡胶筛板等材料制成，根据物料的特性和筛分要求选择合适的筛面类型。

弹簧支架：振动筛的筛箱通过弹簧支架与振动电机连接，起到支撑和缓冲的作用。弹簧支架能够减小振动传递到支架和地面的力，降低振动筛的噪音和振动幅度。

出料口：振动筛的下方设置有出料口，用于收集通过筛孔的物料。出料口通常与输送设备相连接，将物料输送到后续处理环节。

导流板：为了控制物料在筛面上的运动轨迹，振动筛通常会设置导流板。导流板可以改变物料的运动方向和速度，使物料在筛面上均匀分布，提高筛分效果。

以上是振动筛的主要结构部分，不同型号和规格的振动筛可能会有一些差异。此外，振动筛还可以根据实际需求配置其他附件，如喷淋装置、防尘罩等。

振动筛通过振动力使物料在筛面上产生相对运动，实现物料的分级分离。其工作原理基于振动力的作用，通过振动电机产生的振动力驱动物料在筛面上进行筛分。振动筛的结构包括振动电机、筛箱、弹簧支架、出料口、导流板等部分。通过合理配置和调整这些部分，可以实现对不同物料的高效筛分操作。
