直线振动筛选型

一、根据物料选择合适的材质和设计

1、碳钢直线振动筛：适合普通物料的筛分。

2、（全）不锈钢直线振动筛：有些物料带有腐蚀性，就需要采用不锈钢材质的直线筛，有些物料有严格的卫生标准例如医药行业和食品行业，也需要采用不锈钢的直线振动筛。

3、降温直线振动筛：即风冷式直线振动筛，它是在普通直线振动筛基础上加装了风机降温冷却系统，可将高温物料降温后继续筛分，主要针对高温物料筛分，如洗衣粉等。

二、筛分精度选择

即孔径要求，筛网目数大的相较目数小的不容易过网。

三、根据产量选择合适型号及配件

1、产量低时选择木质框架，产量高时选择钢质框架。

2、产量低时选择小型号直线振动筛，产量高时选择大型号的直线振动筛。

515直线振动筛：3-5吨/时。

520直线振动筛：6-8吨/时。

525直线振动筛：8吨/时。

1020直线振动筛：10-12吨/时。

1025直线振动筛：15吨/时左右。

1030直线振动筛：18吨/时左右。

1036直线振动筛：20吨/时左右。

3、电机功率需要根据直线振动筛产量选择。

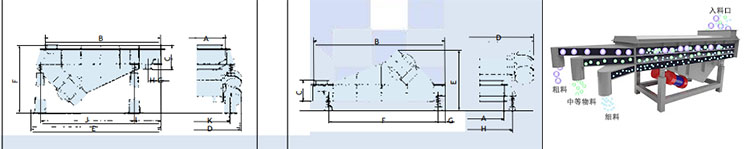

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

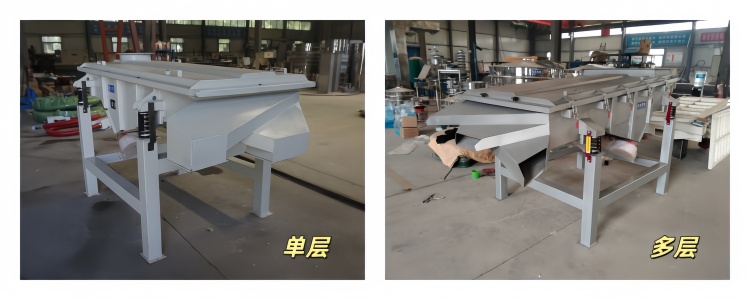

四、层数选择

单层筛网用于物料除杂，多层筛网用于大小粒度分级，旋振筛筛面层数可达5层，可同时进行2~6种不同粒度物料的分级。

五、筛面长度和宽度选择

筛面宽度越大，料层厚度将越薄；长度越大，筛分时间越长，料层厚度减少及筛分时间加长都有利于提高筛分效率，当筛面窄而长时，筛面上物料层厚度增大，使细粒难以接近筛面和透过筛孔，给矿量和筛分效率降低；反之，筛面宽而短时，筛面上物料层厚度减少，使细粒易于通过筛孔，但此时颗粒在筛面上停留时间短促，通过筛孔的概率减少，因此筛分效率也会降低，通常筛面的长度与宽度比值为2～3。PS：简单的来说直线振动筛的宽度越大产量越高、筛面长度越长精度越高。

六、筛面倾角选择

一般情况下，直线振动筛是倾斜安装的，以便于排出筛上物料。倾角大小要合适，倾角过小，物料在筛面上运动速度太慢，虽然筛分效率高，但直线筛的生产率减少；反之，倾角太大，物料排出太快，筛分效率降低。故筛面的倾角要适当。

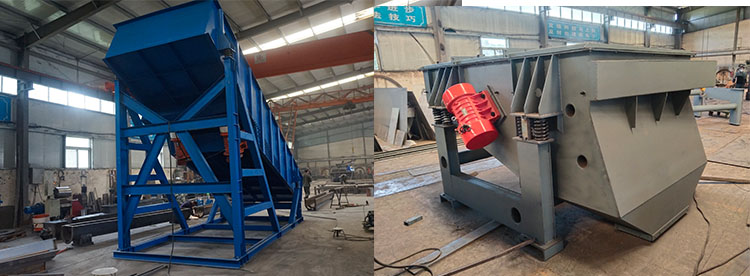

七、根据场地大小选择

直线振动筛外形为长方形，直线振动筛的选型时一定要考虑场地的长和宽，另外直线振动筛出料口的高度也有限制，而场地的高度也有限，这时直线振动筛的两台振动电机可以根据实际情况安放到直线振动筛的顶部或者两侧。

1、上振式直线振动筛：将振动电机安装在箱体顶部中间位置,主要针对出料口高度、宽度都有限制的场地，可以既不增加设备的宽度，又不影响降低设备出料口的高度。

2、侧振式直线振动筛：振动电机安装在箱体两侧,可有效降低直线振动筛的高度,方便投料。一般用于客户对设备的整体高度有限制，但又对设备的宽度没有限制的情况下使用。

3、下振式直线振动筛：电机安装在底部，主要用于对宽度和高度有限制的场合。

也可随时咨询大汉机械，我们会为您提供免费的选型指导。
