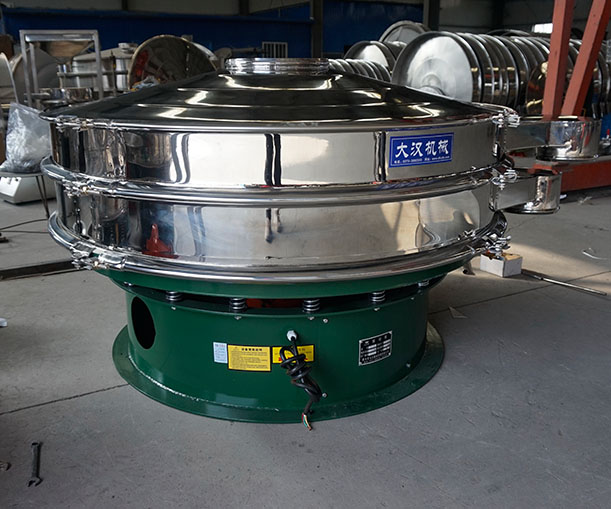

旋振筛,又叫三次元振动筛,是一种高精细细粉筛分设备。新乡大汉旋振筛为配合个别行业筛分物料的特性及需求,而有各类型的设计,可分为直泄式(普通型),闸门式,加缘式等。该类型旋振筛机身与物料接触部分精选304不锈钢材质,机座部分采用普碳钢材,还可以根据用户要求整机采用不锈钢材质(不锈钢振动筛)以及针对特殊材料设计的塑料振动筛等,另外还可根据筛分物料的具体需求选择不同层型的旋振筛,任何颗粒、粉末、粘液一定范围内均可筛选。
旋振筛(三次元振动筛)主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。
旋振筛(三次元振动筛)由直立式电机作激振源,当筛机启动后,电机上、下两端安装的偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。在此过程中其,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,通过调节上、下两端重锤的相位角,可以改变物料在筛面上的运动轨迹,从而达到筛分的目的。
1、独特的网架设计,换网方便快捷,操作简单;
2、旋振筛设计精巧容易装配,移动方便;
3、采用法兰电机,动力大,筛分效率高,噪音低;
4、筛分物料范围广,可以筛分细至500目或或0.028mm的颗粒,过滤500目浆液;
5、配备有清网装置,可减少物料在筛分的过程中的堵网现象,极大的提高了筛机的筛分产量和筛分效率;
6、可针对不同行业的特殊需求进行设计。
型 号 |
DH-600 |
DH-800 | DH-1000 | DH-1200 | DH-1500 | DH-1800 | DH-2000 |
直径mm | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1500 | Φ1800 | Φ2000 |
筛网面积m | 0.24 | 0.45 | 0.67 | 1.0 | 1.6 | 2.43 | 3.01 |
筛网规格(目) | 2-500 | 2-500 | 2-500 | 2-500 | 2-500 | 2-500 | 2-500 |
进料粒度mm | <Φ10 | <Φ15 | <Φ20 | <Φ30 | <Φ10 | <Φ15 | <Φ20 |
振次rpm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
有效筛面直mm | Φ560 | Φ760 | Φ930 | Φ1130 | Φ1430 | Φ1760 | Φ1960 |
层数 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
功率Kw | 0.25 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 |
新乡市大汉振动机械有限公司位于振动筛之乡-河南省新乡市,是一家专业的振动筛生产厂家,生产的振动筛设备型号全、性能佳、价格低、质量优,关键是价格设定非常合理,欢迎新老客户来厂进行参观选购。
温馨提示:如果您对我们的产品感兴趣,可以立即拨打电话和我们联系!
