圆振动筛

圆振动筛

优势运行平稳,采用小振幅、高频率、大倾角结构,使该机筛分效率高、处理大、使用寿命长、电耗低、噪音小。

应用范围:选煤、选矿、建材、电力及化工等行业。

适用物料:适用于煤炭、石灰石、碎石、砂砾、金属或非金属矿石及其他干式物料的筛分。

  • 处理量

    220-600((t/h))

  • 给料粒度

    ≤200-≤400(mm)

  • 电机功率

    7.5-37(kw)

24小时服务热线

0373-268 2333

圆振动筛产品简介

圆振动筛是一种做圆形振动、多层数新型振动筛,简称圆振筛。新乡大汉生产的圆振筛主要有两种类型:YA型圆振筛和YK型圆振筛,YA型振动筛是我公司自主研发的一种通用且已标准化的振动筛分设备,属于轴偏心产生激振力,YK型圆振动筛则是在YA型圆振动筛的基础上延伸出来的一种新型圆振动筛,属于块偏心产生激振力,两款产品均能满足筛分效率高、寿命长、不堵孔的要求,广泛应用于选矿、选煤、建材、电力、化工等行业的物料分级中。

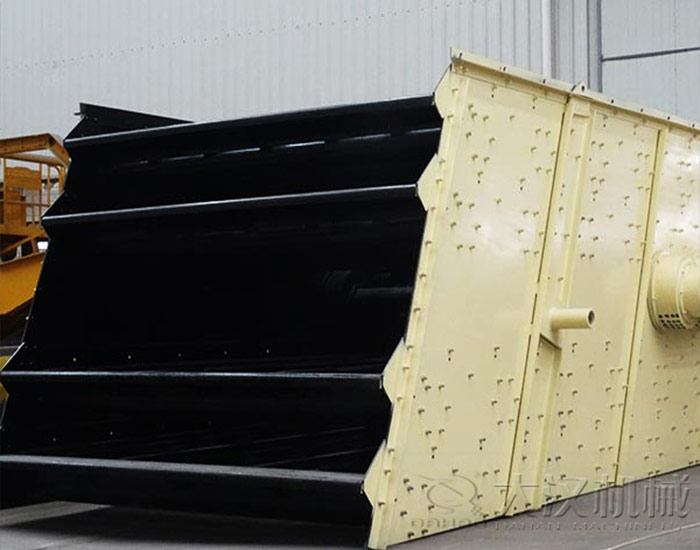

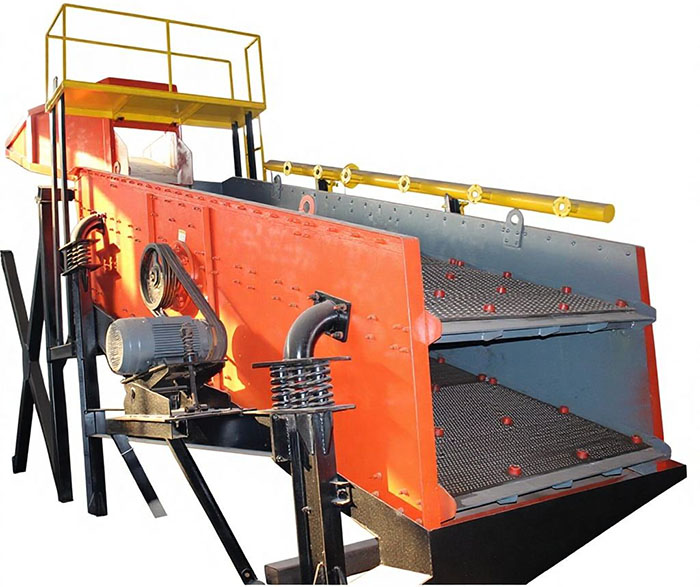

圆振动筛图片实拍

圆振动筛工作原理

该系列圆振动筛由激振器、筛箱、筛网、振动器、隔振装置、底座及支承装置组成。

振动器安装在圆振动筛筛箱的侧板上,电动机经三角带使激振器偏心块高速旋转,运转的偏心块产生很大的离心惯性力,迫使筛箱产生一定振幅的圆运动,倾斜筛面上的物料在受到筛箱传给的冲量下而产生连续的抛掷运动,在此过程中,小于筛孔的颗粒物料通过筛网透筛,从而达到分级的目的。筛面倾角的调整可以通过改变弹簧支座位置的高度来实现。

圆振动筛性能特点

YA型圆振动筛:

1、YA系列圆振动筛为座式安装,环槽铆钉联接、结构先进,坚固耐用,采用轮胎联轴器,柔性连接,运转平稳;

2、筛子横梁与筛箱采用高强度螺栓,维修方便快捷;

3、采用小振幅,高频率,大倾角结构,筛分效率高;

4、多种筛分辅助配置,更好地满足客户个性化的筛分需求,达到筛分目的。

YK型圆振动筛:

1、YK型块偏心系列圆振动筛除保留了原YA型圆振筛轴偏心的特点外,还增加了块偏心调节振幅,不仅使激振器偏心质量单重激振力增大,而且激振力可以随时进行调控,便于模块化设计和使用;

2、在YA圆振动筛的结构基础上,再进行简化,达到了既不影响设备的正常工作,又有利于提高设备的制造工艺水平和装配精度;

3、采用十字万向节传动轴或橡胶联轴节等柔性联接,运转更加平稳;

4、筛机筛分效率更高、处理量更大;

5、设备维修保养简单方便,整机运行效益明显提高。

YA/YK圆振动筛技术参数

型 号 筛面参数 给料粒度
(mm)
处理量
(t/h)
双振幅
(mm)
电动机 单点动负荷
(N)
动负荷
(N)
层数 面积(m²) 倾角(度) 孔径(mm) 型号 功率(kw)
YK1230 1 3.6 15-30 3-50 ≤200 220 6-10 Y160M-6 7.5 440 2200
2YK1230 2 3.6 15-30 3-50 ≤200 220 6-10 Y160L-6 11 732 3660
YK1530 1 4.5 15-30 3-50 ≤200 250 6-10 Y160L-6 11 720 3600
2YK1530 2 4.5 15-30 3-50 ≤200 250 6-10 Y200L1-6 18 1154 5770
YK1545 1 6.75 15-30 3-50 ≤200 300 6-10 Y180L-6 18 845 4225
2YK1545 2 6.75 15-30 3-50 ≤200 300 6-10 Y200L1-6 22 1360 6800
YK1845 1 8.1 15-30 3-50 ≤200 350 6-10 Y180L-6 18 936 4680
2YK1845 2 8.1 15-30 3-50 ≤200 350 10-15 Y200L-6 22 1570 7850
YK2045 1 9 15-30 6-100 ≤200 450 10-15 Y200L-6 18 987 4935
2YK2045 2 9 15-30 6-100 ≤400 450 10-15 Y250L-6 22 1593 7965
YK2060 1 12 15-30 6-100 ≤400 550 10-15 Y200L-6 18 1339 6695
2YK2060 2 12 15-30 6-100 ≤400 550 10-15 Y250L-6 30 2149 7590
YK2460 1 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 22 1518 9545
2YK2460 2 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 37 2107 10535

新乡市大汉振动机械有限公司位于振动筛之乡-河南省新乡市,是一家专业的振动筛生产厂家,生产的振动筛设备型号全、性能佳、价格低、质量优,关键是价格设定非常合理,欢迎新老客户来厂进行参观选购。
