闸门式旋振筛

闸门式旋振筛介绍

闸门式旋振筛是淀粉、粉末冶金专用振动筛，是对特殊物料的处理有加闸门型设计，可保证筛分物料的机内停留时间，达到精度要求时，开启闸门排出物料，用以保证筛分精度及处理量。但由于筛分时间的提高会造成筛分产量的降低，所以本系列旋振筛更适合对产量没有太高要求但对筛分精度有很高要求的物料筛分。

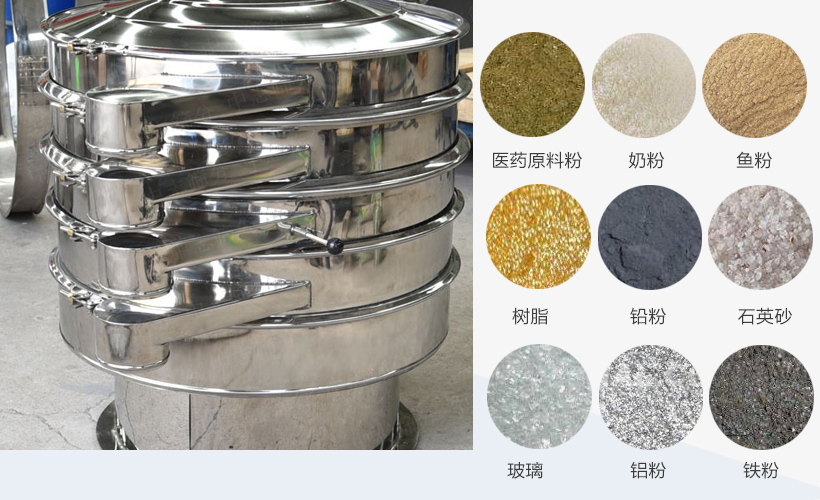

闸门式旋振筛应用行业

医药行业：中药粉、西药粉、医药原料粉等。

食品行业：糖、盐、味精、淀粉、奶粉、豆浆、果汁、米粉、脱水蔬菜、果汁、酵母液、凤梨汁、鱼粉、食品添加剂等。

化工行业：树脂、涂料、颜料、橡胶、碳黑、活性炭、助溶剂、胶份、元明粉、聚乙稀粉、石英砂等。

金属冶金行业：铅粉、氧化锌、氧化钛、铸造砂、金刚粉、铝粉、铁粉、各种金属粉末等。

窑业类：玻璃、陶瓷、瓷泥浆、研磨材料、耐火砖材、高岭土生石灰、云母、氧化铝、碳酸钙(重)等。

公害处理行业：废水、废油、纸浆等。

闸门式旋振筛特点

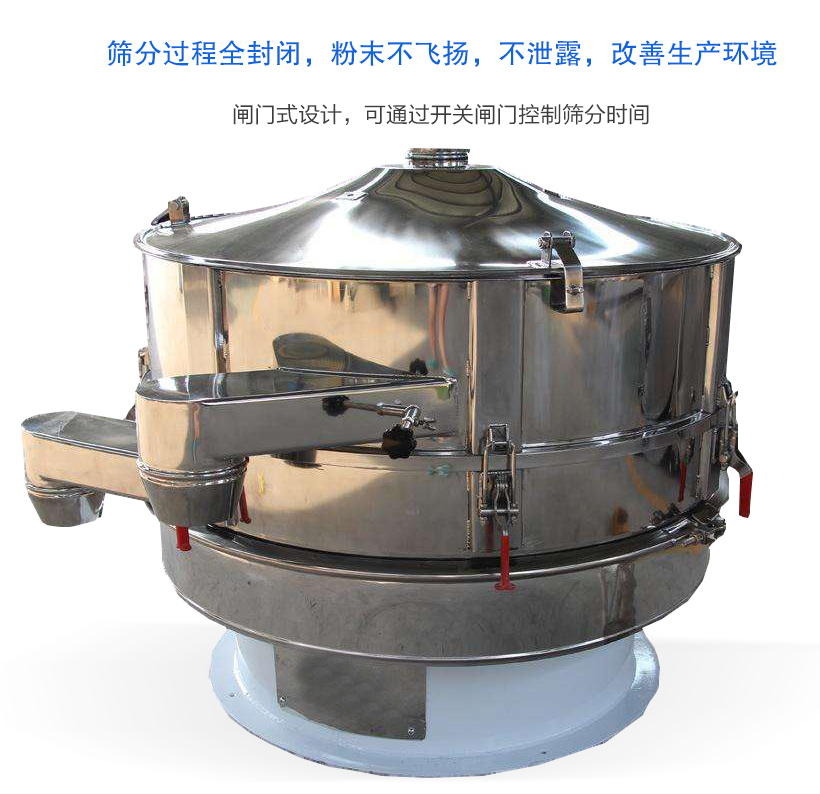

1、闸门式设计，可通过开关闸门控制筛分时间。

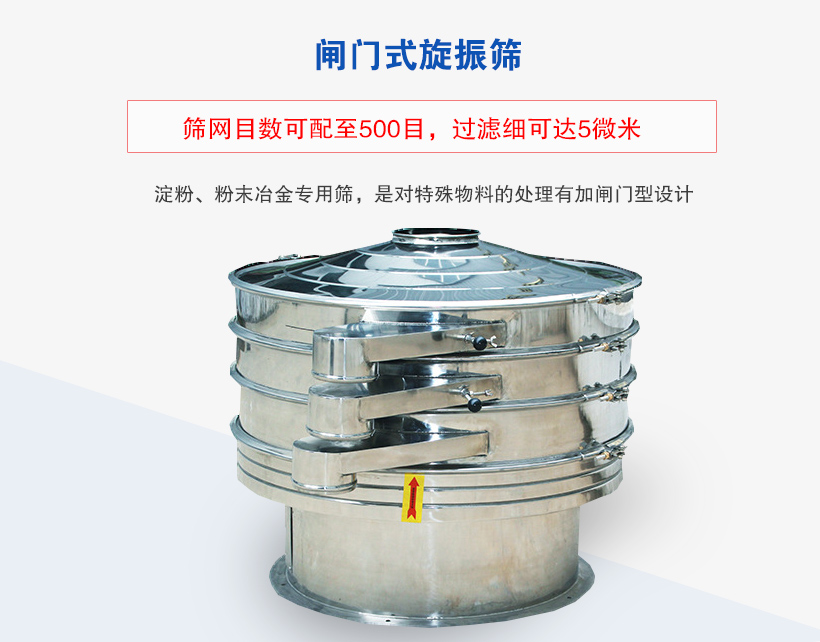

2、筛网目数可配至500目，过滤细可达5微米。

3、筛分过程全封闭，粉末不飞扬，不泄露，改善生产环境。

4、特殊设计的多种筛网清理装置，使筛网透网率高，出料快，产量高。

5、子母式网架设计，可单层、多层使用；整机结构无死角，易彻底清洗消毒。

6、出料方向任意调整，所有筛分物料均自动排出，更适于大批物料筛分，易于生产线配置。

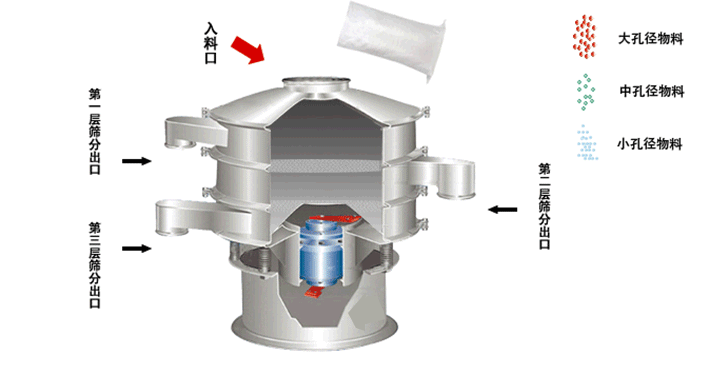

闸门式旋振筛结构及工作原理

闸门式旋振筛主要由由振动电机，筛网，清网装置，网架，减震弹簧，底座等部组成。

闸门式旋振筛采用电机旋转产生激振力，使筛体生产复旋型振动，其运动轨迹为复杂的空间立体曲线，利用调节上、下重锤的空间和位角，可有效地改变物质的运行轨迹，延长或缩短物料在筛面上的停留时间，以达到良好的筛分效果。

闸门式旋振筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
