多层直线振动筛

多层直线振动筛介绍

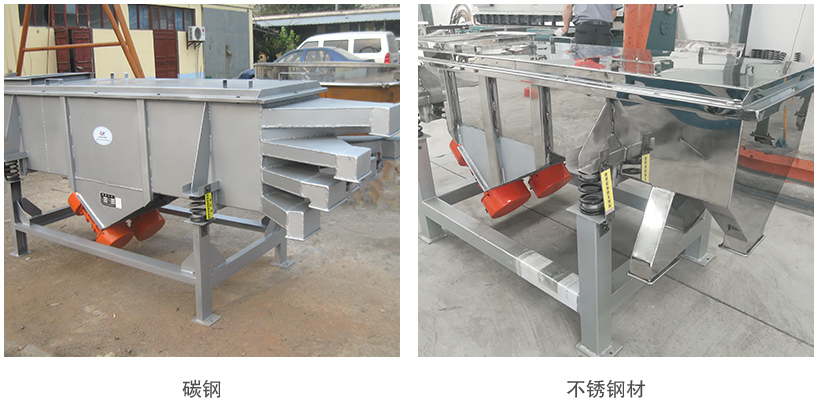

多层直线振动筛是指单层以上的直线振动筛，大汉多层直线振动筛有双层、三层、四层、五层、六层，可将一种物料同时分成2-6种不同粒度规格。大汉直线振动筛可以根据筛分物料选择碳钢、不锈钢材质。

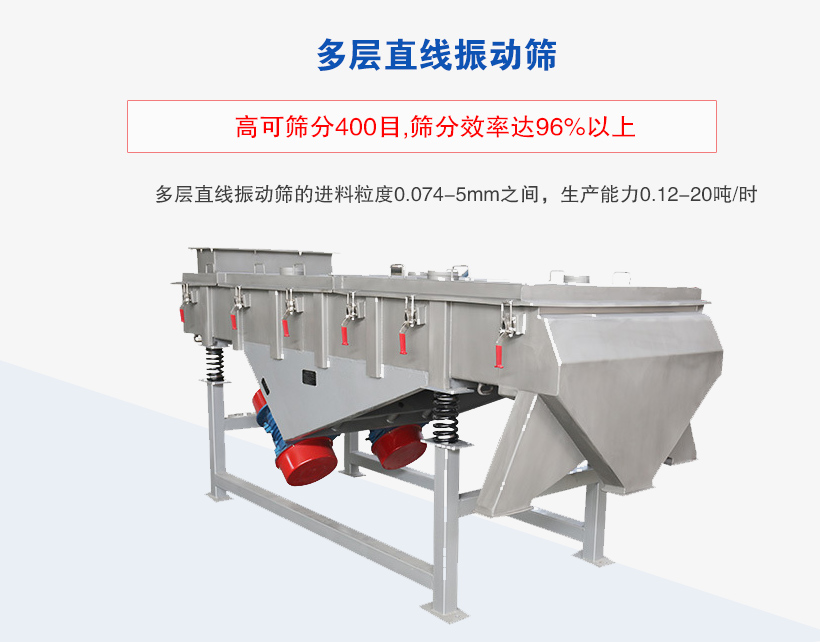

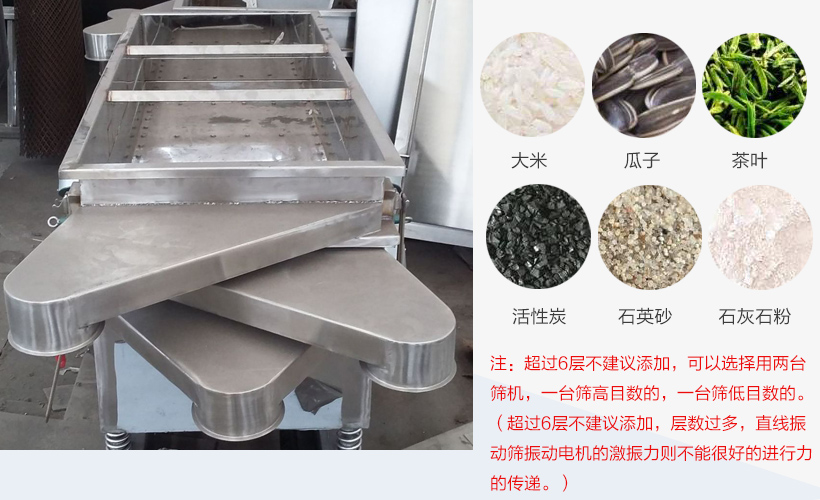

多层直线振动筛的进料粒度0.074-5mm之间，生产能力0.12-20吨/时，适用物料为：大米、瓜子、茶叶、活性炭、石英砂、石灰石粉、塑料颗粒、白玉石、锯末等含水量小于7%的无粘性干式粉末或颗粒。

注：超过6层不建议添加，可以选择用两台筛机，一台筛高目数的，一台筛低目数的。（超过6层不建议添加，层数过多，直线振动筛振动电机的激振力则不能很好的进行力的传递。）

多层直线振动筛特点

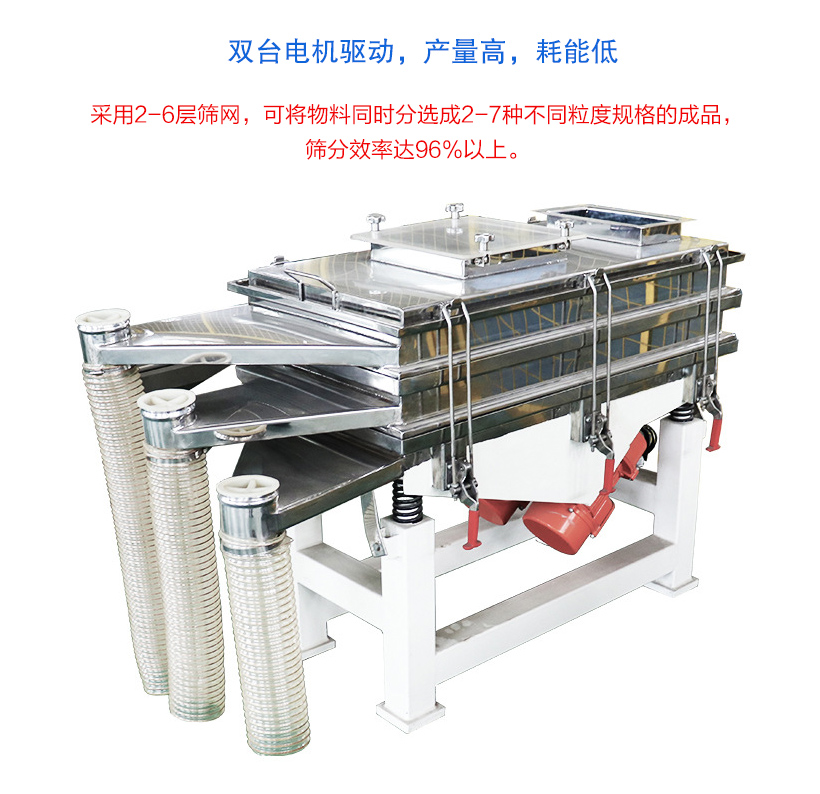

1、采用2-6层筛网，可将物料同时分选成2-7种不同粒度规格的成品，筛分效率达96%以上。

2、高可筛分400目，可加装清网装置，减低筛孔堵塞，提高筛分精度。

3、双台电机驱动，产量高，耗能低，每小时可处理20吨左右的粉末、颗粒物料。

4、采用密封式设计，通过加装防尘盖还可降低粉尘污染，改善筛分环境。

5、自动排料，更适合于流水线作业。

多层直线振动筛结构及工作原理

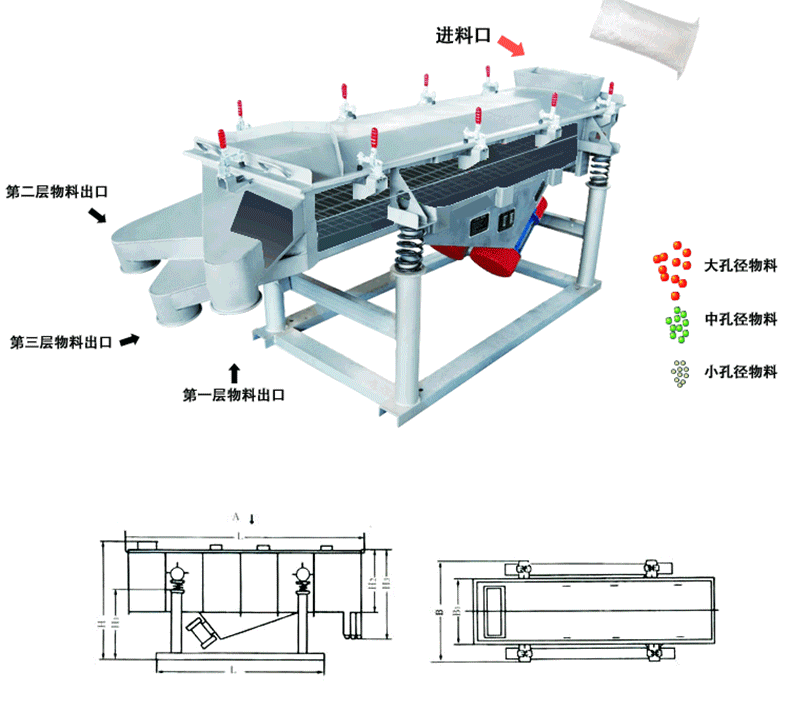

多层直线振动筛主要由电机、电机座、筛网、筛体、进料口、出料口、支腿等部分组成。

采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

多层直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
